住宅新风系统设计与施工3、新风系统设计

发表时间:2020-03-25 07:31

目录

3、新风系统设计

3.1设计基本要素

3.2新风量确定

3.3新风负荷计算

3.4新风系统形式选择

3.5新风设备选择

3.6新风设备布置


3.1设计基本要素


原则一:定义新风路径——新风从空气洁净区域进入,由污浊处排出,确定合理的气流组织。


原则二:确定房屋内最小排风量——满足人们日常工作、休息时所需的新鲜空气量。


原则三:定义新风时间——保证新风的连续性,一年365天,每天24小时连续不断的通风。


确定新风量的依据: ①卫生要求;②补充局部排风量;③保持空调房间的“正压”要求。

一般选择新风量采用以下两种方法:①最小新风量;②换气次数。

①最小新风量法:新风量(m3/h)=(建筑面积/单位面积人数)×每人每小时最小新风量(m3/人.h)-1

②换气次数法:新风量(m3/h)=房间内空间体积(m³) ×换气次数


两种方法计算出的结果取最大值作为房间的新风量。


居住建筑每小时换气次数

(摘自《民用建筑新风系统工程技术规程》CECS439:2016)



人均居住面积Fp(㎡)

每小时换气次数

Fp≥10

0.7

10<Fp≤20

0.6

20<Fp≤50

0.5

Fp>50

0.45




空调新风负荷的计算

计算公式:QW = GW (iw – in)

式中Qw---新风负荷,kw;Gw---新风量,kg/s; iw---室外空气焓值,kJ/kg;in---室内空气焓值,

kJ/kg。


全国主要城市夏季1kg/s新风量的新风负荷值/KW


室内干球温度24

室内干球温度25

室内干球温度26

室内干球温度28

相对湿度

50%

相对湿度55%

相对湿度60%

相对湿度50%

相对湿度55%

相对湿度60%

相对湿度50%

相对湿度55%

相对湿度60%

相对湿度65%

相对湿度55%

相对湿度60%

相对湿度65%

北京

35.35

32.4

29.96

32.32

29.73

27.1

29.72

26.94

24.14

21.34

21.06

17.9

上海

42.51

40.1

37.71

40.02

37.44

34.87

37.41

34.69

31.96

29.23

28.88

25.8

天津

36.42

34.01

31.62

33.93

31.35

28.78

31.32

28.6

25.87

23.14

22.79

19.71

石家庄

37.61

35.14

37.7

35.06

32.47

29.84

32.46

29.68

26.88

24.08

23.8

20.64

太原

23.69

21.07

18.45

21.07

18.27

15.47

18.34

15.35

12.4

9.39

9.22

5.85

呼和浩特

14.5

11.68

8.83

11.72

8.72

5.71

8.86

5.77

2.44

/

/

/

沈阳

30.49

28.02

25.58

27.94

25.35

27.72

25.34

22.56

19.76

16.96

16.68

13.52

大连

28.9

26.43

23.99

26.35

23.76

21.13

23.75

20.97

18.17

15.37

15.09

11.93

长春

25.97

23.48

20.96

23.4

20.75

18.08

20.74

17.91

15.06

12.21

11.96

8.72

哈尔滨

22.76

20.27

17.75

20.19

17.54

14.87

17.53

14.7

11.85

9

8.75

5.51

室内干球温度24

室内干球温度25

室内干球温度26

室内干球温度28

相对湿度50%

相对湿度55%

相对湿度60%

相对湿度50%

相对湿度55%

相对湿度60%

相对湿度50%

相对湿度55%

相对湿度60%

相对湿度65%

相对湿度55%

相对湿度60%

相对湿度65%

南京

43.42

41.01

38.62

40.93

38.35

35.78

38.32

35.6

32.87

30.14

30

26.71

杭州

44.75

42.28

39.84

42.2

39.61

36.98

39.6

36.82

34.02

31.22

30.94

27.78

合肥

43.28

40.81

38.37

40.73

38.14

35.51

38.13

35.35

32.55

29.75

29.47

26.31

福州

42.28

39.81

37.37

39.73

37.14

34.51

37.13

34.35

31.55

28.75

28.47

25.31

南昌

41.8

39.33

36.85

39.25

36.66

34.03

36.65

33.87

31.07

28.27

27.99

24.83

济南

36.61

34.14

31.7

34.06

31.47

28.84

31.46

28.68

25.88

23.08

22.8

19.64

郑州

40.42

37.95

35.51

37.87

35.28

32.65

35.27

32.49

29.69

26.89

26.61

23.45

武汉

43.25

40.78

38.34

40.7

38.11

35.48

38.1

35.32

32.52

29.72

29.44

26.28

长沙

37.42

34.95

32.51

34.87

32.28

29.65

32.27

29.49

26.69

23.89

23.61

20.45

广州

43.23

40.76

38.32

40.68

38.09

35.46

38.08

35.3

32.5

29.7

29.42

26.26

海口

41.85

39.38

36.94

39.3

36.71

34.08

36.7

33.92

31.12

28.32

28.04

24.88

南宁

39.33

36.86

34.42

36.78

34.19

31.56

34.18

31.4

28.6

25.8

25.52

22.36

成都

37.71

35.24

32.68

35.19

32.46

29.74

32.51

29.6

26.7

23.77

23.57

20.25

重庆

39.33

36.84

34.32

36.76

34.11

31.44

34.1

31.27

28.42

25.57

25.32

22.08

贵阳

23.93

21.11

18.26

21.15

18.15

15.14

18.29

15.2

11.87

8.66

8.61

4.99

西安

34

31.53

28.97

31.48

28.75

26.03

28.8

25.89

22.99

20.06

19.86

16.54

银川

19.55

16.73

13.88

16.77

13.77

10.76

13.91

10.82

7.79

4.28

4.23

0.61



3.4新风系统形式选择

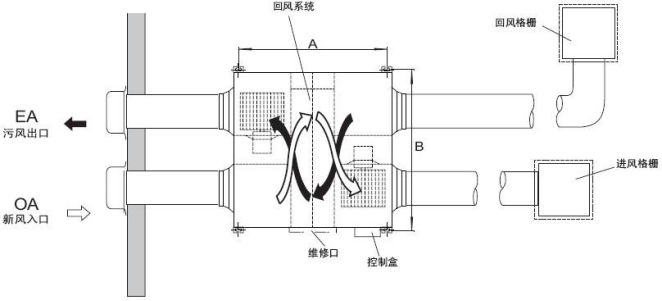

新风经全热交换器处理后送入室内: 室外新风经全热交换器(ECO-V) 进行预冷/预热后,接至室内机或者是直接送入室内。,ECO-V全热交换器的热交换效率平均为75%,比常规节能28%,而且减少了整个系统的空调负荷和设备费用,ECO-V运行费用很低(2000m3/h的ECO-V耗电为0.92KW), 极大地节省了用户的负担。

全热交换器有多种运行模式:根据需要可以正压送风也可以负压送风,并可设定为全热交换模式或旁通通风模式(新风与排气不进行热交换)。在制冷季节,当新风温度低于室内温度时, ECO-V自动由全热交换模式转换为旁通通风模式,使引入的新风不与室内排风进行全热交换,直接引入室外新风,节省室内机负荷,当新风温度高于室内温度时,ECO-V再切换至全热交换模式

。在设计使用中应注意以下几点:a.在某些场合如果排风中含有细菌和异味,容易将其传至送风系统中,造成二次污染,此时不可采用ECO-V全热交换器。b.要注意送、回风口不要太靠近,一般的距离大于1.5m(住宅)以上,而且在不同方向,以免气流短路,影响新风效果。


3.6新风设备布置


3.5新风设备选择

3.5.1设备的选择:根据空间最小新风量或者换气次数选择合适的设备容

量。

对于中央空调配套新风设备有以下两种方式供选择:

a〉全热交换器;b〉新风机。

3.1设计基本要素


a〉全热交换器b〉新风机

全热交换器容量:120㎡的房间,成本:5000元左右

新风机(无热交换): 120㎡的房间,成本:2200左右



管径的确定:

管道采用软管与硬管结合,一般室内排风管道采


用DN110及DN75UPVC塑料硬管贴顶安装,各硬管间及与主机采用DN125及DN80双层复合软管相连。



根据平面图的管道布置,确定                         计算最不利管路



1、摩擦阻力 Pm=Rm*L

Rm为单位管长摩擦阻力损失,Pa/m


2、局部阻力Pj

该项目中包括散流器或送风百叶,新风进风百叶,调节风阀头,分流三通, 渐缩管,过滤网的局部阻力,以最不利管路计算


3、总阻力P=Pm+Pj

通过风阻计算,选择风机的风压,原则是:风阻小于选用设备的机外静压


送风口位置:房间中新风送风口供应有以下三种方式:①直接送到风机盘管吸入段,与房间的回风混合后再被风机盘管冷却(或加热)送入室内。②新风与风机盘管的送风并联送出,可以混合后再送出。③也可以各自单独送入室内。

进风口位置:

⑴应设在室外较洁净的地点,进风口处室外空气有害物的含量不应大于室内作业地点最高容许浓度 的30%。

⑵布置时要使排风口和进风口尽量远离。进风口应低于排出有害物的排风口。应避免进风、排风短路。

⑶为了避免吸入室外地面灰尘,进风口的底部距室外地坪不宜低于2m;布置在

绿化地带时,也不宜 低于1m。
